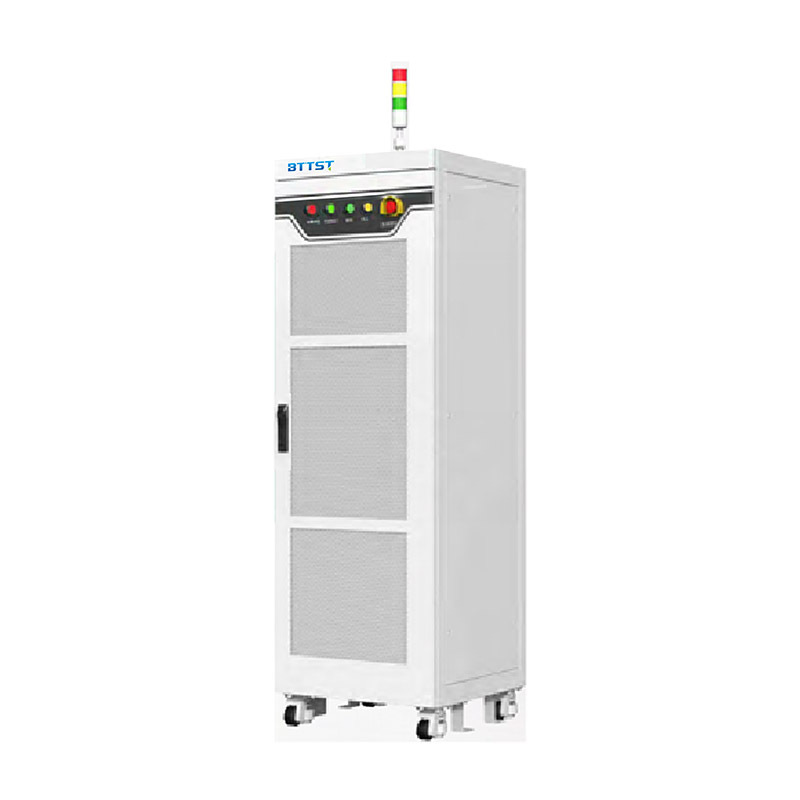

バッテリーセル充放電システム
セル充電/放電テスト システムは、リチウム バッテリーの研究開発、生産、品質管理の中核となる装置であり、単一セルの容量較正、サイクル寿命、乗数性能、安全境界などの重要なパラメーターを正確に測定するために使用されます。
- 情報
モデル仕様 | BT-0560 | BT-05300 | BT-05600 | BT-051000 |
機械全体のパワー | 14.4kW | 24kW | 24kW | 20kW |
フルキャビネットチャンネル数 | 48CH | 16CH | 8CH | 4CH |
充電電圧 | 0～5V | |||
D放電電圧 | オプション: 0~5V;1.5~5V | |||
現在の範囲 | -60～+60A | -300～+300A | -600～+600A | -1000～+1000A |
現在のグレーディング | \ | 50A/100A/300A | 50A/100A/300A/600A | 50A/100A/500A/1000A |
電圧/電流精度 | ±0.02%FS(温度25±5℃) | |||
R解像力 | 0.1mV; 0.1mA | |||
充電放電モード | CC、履歴書、CP、CC-履歴書、CR、DCIRパルス、動作条件など | |||
現在の応答時間 | ≤5ms（スイッチング時間≤10ms） | |||
労働条件 | 20msの動作条件をサポート、1000万行以上のテキスト、Excelインポート | |||
チャネルの並列接続 | 最大4800Aまでの並列接続をサポート | |||
そして効率 | 充電効率：80%、フィードバック効率：75% | |||
最小記録間隔 | 10ミリ秒 | |||
電コア充放電試験システムの基本構成
コア充放電試験システムは、主に電源、電子負荷、データ収集・制御装置、および上位コンピュータソフトウェアで構成されています。電源はコアに充電電流を供給し、電子負荷は放電過程におけるコアの負荷状態をシミュレートするために使用されます。データ収集・制御装置は、バッテリーセルの電圧、電流、その他のパラメータをリアルタイムで取得し、ホストコンピュータソフトウェアを介してデータ処理および分析を行います。
電気コアの充放電試験プロセス
バッテリーの充放電試験では、まずバッテリーコアを充電する必要があります。電源はコアに一定の充電電流を供給し、データ収集・制御ユニットはコアの電圧と電流の変化をリアルタイムで記録します。バッテリーセルが完全に充電されると、システムは自動的に放電モードに切り替わります。
放電プロセス中、電子負荷装置は実際の使用時の負荷状況をシミュレートし、バッテリーセルを放電します。データ収集・制御ユニットはバッテリーセルの電圧と電流の変化を継続的に監視し、これらのデータを上位コンピュータソフトウェアにアップロードして処理します。
